Три основнітипи видувних машинце екструзійне роздувне формування (EBM), інжекційне роздування (IBM) і інжекційне роздувне формування (ISBM). EBM охоплює найширший діапазон — від маленьких пляшок до 2000-літрових баків — і поділяється на безперервні машини для дрібних деталей і акумуляторні машини для великих. IBM виготовляє маленькі пляшечки з точними шийками. ISBM виготовляє прозорі ПЕТ пляшки. Ваш продукт визначає тип. Знайдіть його в таблиці нижче.
Кожен порожнистий пластиковий виріб походить від одного з трьох сімейств машин. Виберіть правильний, і ваша лінія буде бездоганною роками. Виберіть неправильний, і жодне налаштування вас не врятує.
Покупці часто звертаються до нас після тижнів заплутаних досліджень. Більшість статей перераховують три типи, описують кожен у двох реченнях і зупиняються. Ніхто не пояснює підтипи — а для великих контейнерів підтип є реальним рішенням.
Цей посібник виправляє це. Ми створюємо екструзійно-видувні машини, тому знаємо цю родину зсередини. Що стосується двох інших типів, ми розповімо вам, що вони роблять добре та коли шукати в іншому місці, зокрема подалі від нас.
Короткий огляд трьох основних типів
| EBM | IBM | ІСБМ | |
|---|---|---|---|
| Як це працює | Видавлює трубку (заготовку), роздуває її у формі | Вводить преформу, потім видуває її | Вливає ПЕТ преформу, розтягує та видуває її |
| Розмірний ряд | Найширший — маленькі пляшки до баків 2000 л | Невеликий — зазвичай менше 1 л | Від малого до середнього — пляшки для води та напоїв |
| Сила підпису | Великі деталі, ручки, багатошарові стінки | Точні грифи, без обрізків | Прозорі, міцні, легкі ПЕТ пляшки |
| Типові матеріали | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | ПЕТ |
| Типові продукти | Каністри, барабани, баки IBC, паливні баки, іграшки | Таблетки пляшки, косметичні баночки, крапельниці | Вода, сода, сік, харчова олія пляшки |
Екструзійно-видувне формування (EBM)
Екструзійно-видувна машина розплавляє пластик, проштовхує його через матрицю у вигляді порожнистої трубки, яка називається заготовкою, потім закриває форму навколо трубки та надуває її повітрям. Пластик приймає форму форми, охолоджується та викидається.
EBM охоплює більше продуктів, ніж інші два типи разом узяті. Він обробляє ручки (вбудовані в каністри), багатошарові стінки та розміри, яких не досягає жоден інший процес. Він також використовує найдешевший інструмент із трьох для порівнянних деталей.
Сім'я розпадається на дві гілки, і цей поділ має більше значення, ніж більшість покупців усвідомлюють. Ми детально порівняли їх у нашомуакумулятор проти безперервного напряму— ось коротка версія.

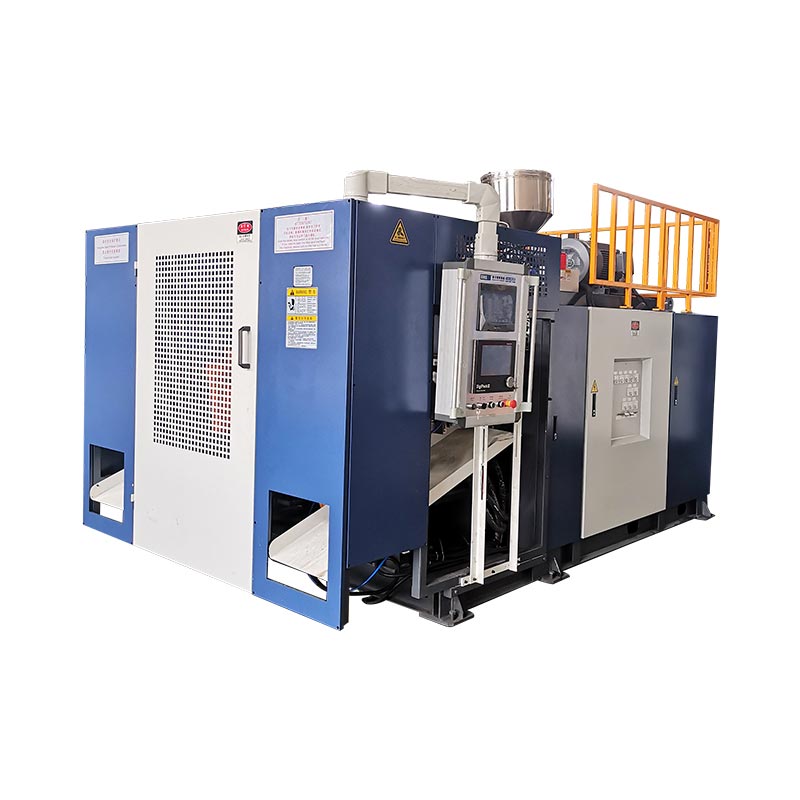

Машини безперервної екструзії
Машини безперервної дії видавлюють заготовку без зупинки, а форми переміщуються, щоб уловити її. Вони чудово справляються з невеликою тарою великого об’єму — пляшками, тарою від щоденної хімії, каністрами до 15 літрів.
У нашому асортименті є дві збірки. Формовувальні машини об’ємом 2–15 л із затиском від 40 до 165 кН. Машини з вигнутою рукою підвищують швидкість і коекструзію 1–6 шарів для деталей об’ємом 5–30 л. Перегляньтебезперервний діапазон машинидля повного складу.
Акумуляторні (накопичувачі) машини
Акумуляторні машини збирають повний заряд розплаву в накопичувальний циліндр, а потім викидають його одним швидким ударом. Ця швидкість утворює велику заготовку перед тим, як сила тяжіння розтягнеться та стоншить її. Великі частини не мають іншого шляху.
Реальні числа показують масштаб. нашKGB80Aвиготовляє бочки 30 л із затиском 215 кН і акумулятором 5 л. ТрициліндровийKGS1000L-IBCвиготовляє резервуари IBC об’ємом 1000 л із затиском 1000 кН і подвійними гвинтами 100 мм. Theасортимент акумуляторадосягає 2000 л контейнерів і 1800 кН.
Інжекційне видування (IBM)
Інжекційно-видувна машина працює в два етапи на одній машині. Спочатку він формує під тиском суцільну преформу з готовою шийкою. Потім він передає гарячу преформу на станцію видування та надуває тіло.
Виплата полягає в точності. Горловина виготовляється за допомогою лиття під тиском, тому різьблення та ущільнювальні поверхні відповідають точним розмірам під час кожного пострілу. IBM також не виробляє брухту, оскільки нічого не обрізається.
Компромісом є розмір. IBM підходить для невеликих контейнерів, як правило, менше одного літра — пляшечок для таблеток, косметичних банок, пляшечок-крапельниць. Для всього, що має ручку або реальний об’єм, EBM бере на себе перевагу. Kinggle зосереджується на EBM; якщо ваш продукт — флакон для фармацевтичних препаратів об’ємом 100 мл, спеціаліст IBM обслуговує вас краще, і ми так скажемо.
Роздувне розтягування під тиском (ISBM)
Машина для роздування під тиском виготовляє прозорі ПЕТ-пляшки, з яких ви п’єте. Він нагріває ПЕТ преформу, розтягує її вздовж стрижнем і водночас видуває назовні. Це двостороннє розтягування вирівнює полімерні ланцюги.
Вирівнювання - це магія. Це надає ПЕТ скляній прозорості, міцності та малій вазі — пляшка газованої води витримує карбонізацію під тиском кількома десятками грамів.
ISBM працює у двох налаштуваннях. Одностадійні машини формують і видувають преформу в одній машині, яка підходить для менших тиражів і спеціальних форм. Двоступінчасті лінії закуповують або формують преформи окремо та видувають їх на високій швидкості — стандарт для масового виробництва напоїв. Робота з ПЕТ напоїв живе тут, а не в EBM.
Який тип машини виготовляє ваш продукт?
Читачі приходять із продуктом, а не процесом. Тож переверніть таблицю. Знайдіть свій продукт ліворуч і прочитайте тип машини праворуч.
| Ваш продукт | Тип машини | чому |
|---|---|---|
| ПЕТ-пляшка для води/газованої води | ІСБМ | Стрейч надає ПЕТ прозорості та міцності |
| Таблетки пляшку, косметичні банку | IBM | Точні горловини, без обрізків |
| Пляшка миючого засобу / шампуню | EBM — безперервний | Швидкі цикли, ручки, кольори, смуги перегляду |
| Каністра (1–15 л) | EBM — безперервний | Вбудовані ручки, висока продуктивність |
| Хімічна бочка (30–250 л) | EBM — акумулятор | Важкий парисон потребує збереженого удару |
| Резервуар IBC (1000 л) | EBM — акумуляторна, 3-х циліндр | Єдиний такий великий шлях до парафії |
| Автомобільний паливний бак | ЕБМ — акумулятор, багатошаровий | Шестишарова стінка блокує пари палива |
| Бак для води, каяк, шлагбаум | EBM — акумулятор | Дивіться нашвидування проти ротаційного формуванняпорівняння |
Ще одна розвилка знаходиться вище за течією всього цього. Якщо ваша частина може бути суцільною, а не порожнистою, прочитайте нашувидувне формування проти лиття під тискомкерівництво спочатку.
Купівля за типом
Тип машини визначає форму ваших інвестицій, а не лише процес. Менеджери із закупівель повинні зважити чотири фактори, перш ніж запитувати цінову пропозицію від будь-якого виробника машин для видувного формування.
Структура ціни.У рамках EBM цінові шкали залежать від розміру контейнера, сили затиску, кількості станцій і кількості шарів. Машина для пляшок і лінія IBC відрізняються на порядок. Жоден чесний постачальник не вказує ціну, перш ніж побачити вашу деталь — вартість залежить від моделі машини та виробничих вимог.
Енергоспоживання.Енергетичні ваги з розміром машини. У нашому каталозі вказані реальні середні значення: 12–18 кВт на 2-літровій машині, 27–37 кВт на 30-літровій KGB80A, 110–150 кВт на лінії IBC. Запитайте в кожного постачальника однакову цифру, а потім порівняйте енергію на готову деталь, а не на годину.
Термін виконання та післяпродажне обслуговування.Великі спеціальні машини збираються довше, ніж стандартні машини для пляшок. Запитайте, хто встановлює машину, хто навчає ваших операторів і як швидко запасні частини доставляються у вашу країну. Машина без опори – майбутня проблема з табличкою.
Глибина постачальника.Запитайте, скільки інженерів працює у виробника та які марки компонентів сидять у машині. Kinggle будує з ПЛК Mitsubishi, сервоприводом MOOG, електрикою OMRON і Schneider і відкрито перераховує їх. У постачальника, який приховує аркуш компонентів, є причина.
Три помилки, які роблять ті, хто купує вперше
Вибір типу за ціною замість товару.Дешевша машина неправильного типу не робить деталей, які можна продати. Спочатку заблокуйте тип. Друга ціна договірна.
Ігнорування підтипу EBM."Екструзійна машина" не є специфікацією. Безперервна машина не може сформувати бочку на 60 л, а надмірно великий акумулятор витрачає енергію на пляшки. нашп'ятикроковий посібник з виборупроходить математику розмірів.
Пропуск розмови про дефект.Кожен тип виходить з ладу по-своєму, і специфікація машини вирішує, як часто. Невеликий затиск забезпечує спалах на кожному знімку. Прочитайте наш посібник з усунення несправностей, перш ніж підписувати, і запитайте свого постачальника, як машина запобігає кожній несправності.
Часті запитання
Які основні типи видувних машин?
Три основні типи машин для видувного формування: екструзійне роздувне формування (EBM), інжекційне роздувне формування (IBM) і інжекційне роздувне формування (ISBM). EBM охоплює найширший асортимент продукції та поділяється на безперервні машини для невеликих контейнерів і накопичувальні машини для великих деталей, таких як барабани та резервуари IBC. IBM виготовляє маленькі пляшечки з точними шийками. ISBM виготовляє прозорі ПЕТ пляшки.
Яка різниця між екструзією та інжекційно-видувним формуванням?
Екструзійно-видувне формування формує порожнисту трубку з розплавленого пластику, а потім роздуває її всередині форми. Інжекційно-видувне формування спочатку формує суцільну преформу з готовою горловиною, а потім видуває преформу до її остаточної форми. EBM працює з найширшим діапазоном розмірів, від пляшок до 2000-літрових баків. IBM підходить для невеликих пляшечок, які потребують точних розмірів горлечка, наприклад для фармацевтичних контейнерів.
Який тип видувної машини найкраще підходить для великих контейнерів, таких як барабани та резервуари IBC?
Екструзійно-видувні машини з акумулятором (накопичувачем) виготовляють великі контейнери. Акумулятор зберігає повний заряд розплаву, а потім швидко вивільняє його — до того, як важка заготовка розтягнеться і стоншиться під власною вагою. Асортимент акумуляторів Kinggle включає від 20-літрових машин до трициліндрових систем для 1000-літрових резервуарів IBC і 2000-літрових контейнерів.
Який тип видувної машини виготовляє ПЕТ пляшки для води?
Машини для розтягування й роздуву (ISBM) виготовляють прозорі ПЕТ пляшки для води та напоїв. Процес розтягує нагріту преформу вздовж під час її видування, що вирівнює полімер і надає ПЕТ прозорості та міцності. Двоступінчастий ISBM, де преформи формуються окремо та видуваються пізніше, домінує у виробництві великих обсягів напоїв.
Скільки коштує видувна машина?
Вартість залежить від типу машини та технічних характеристик. У рамках екструзійно-видувного формування цінові шкали залежать від розміру контейнера, сили затиску, кількості станцій, кількості шарів та автоматизації навколо машини. Машина для малих пляшок і лінія IBC на 1000 літрів відрізняються на порядок. Найшвидший шлях до дійсного числа – це визначена ціна, яка базується на об’ємі вашої деталі, матеріалі, товщині стінки та цільовому об’ємі.
Знаєте свій продукт, але не впевнені щодо машини?
Якщо ви оцінюєте машину для видувного формування для своєї виробничої лінії, наша команда інженерів може допомогти вам підтвердити правильний тип і конфігурацію відповідно до розміру продукту, матеріалу та виробничих цілей. Надішліть деталі деталей, і ми відповімо конкретною рекомендацією, включаючи чесну рекомендацію, якщо ваш продукт належить машині, яку ми не створюємо. Виготовлення екструзійно-видувних машин з 2002 року з 15 інженерами в команді.
Запитайте, яка машина підходить до вашого продукту →Три види, одне правило: продукт вибирає машину. ПЕТ-пляшки йдуть до ІСБМ. Точні маленькі горловини йдуть до IBM. Все інше — від пляшок з шампунем до 2000-літрових резервуарів — належить до екструзійно-видувного формування, розділеного міжбезперервнийіакумулятормашини. Знайдіть потрібний продукт у пошуковій таблиці та виберіть розмір машини за допомогоюпосібник з вибору.
